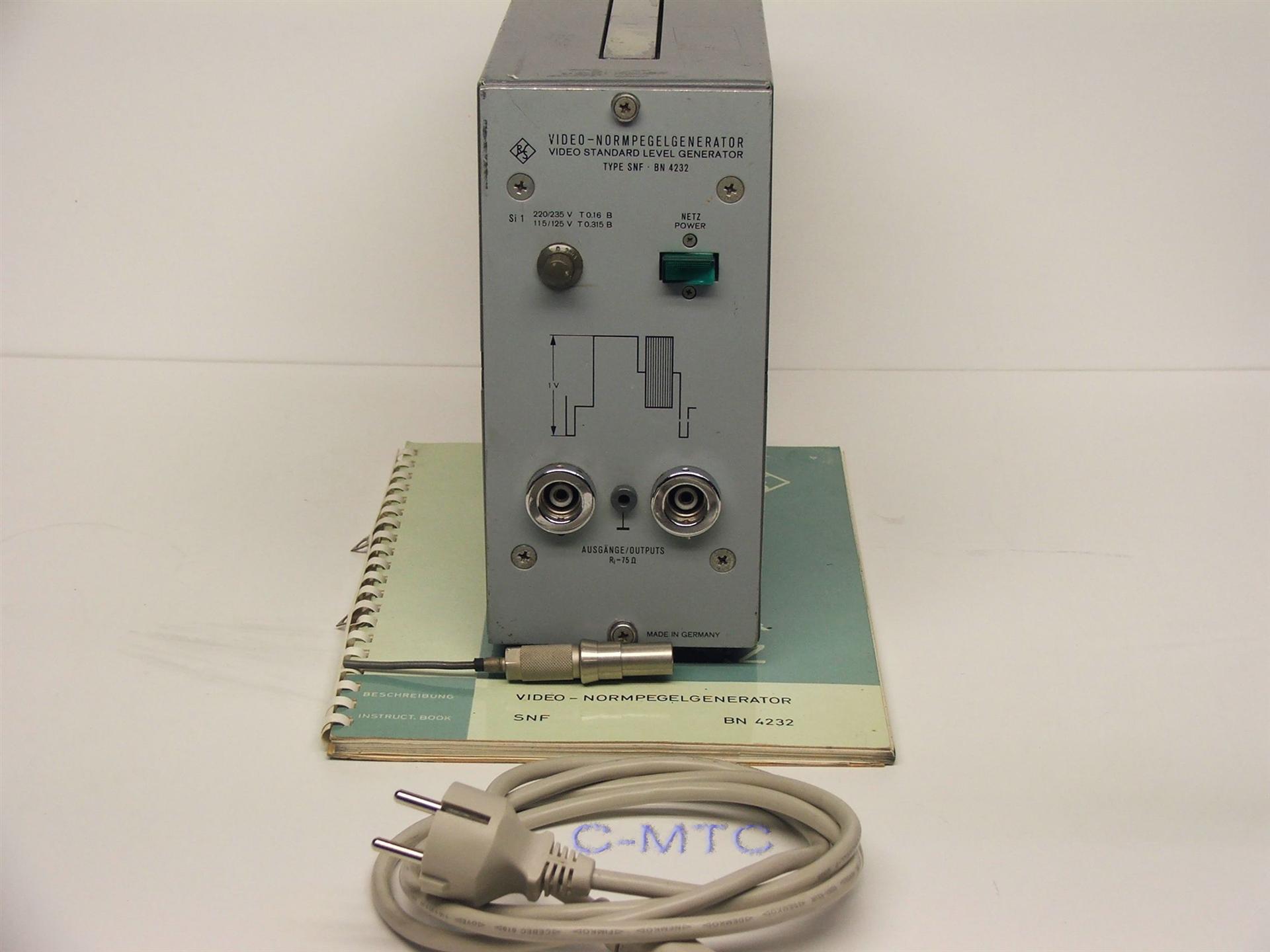

Video-Normpegelgenerator

Die Übertragung von Fernsehsignalen erfolgt über ein weitverzweigtes Netz von einzelnen Übertragungsabschnitten. Da die Messung unter betriebsmäßigen
Bedingungen stattfindet, muß der verwendete Messsignalgenerator die wesentlichen Bestandteile des zeilenfrequenten BAS – Signals mit entsprechend hoher Genauigkeit nachbilden. Der SNF liefert ein zeilenfrequentes Messsignal das dem CCIR – Testsignal Nr. 2 ähnelt. Aufgrund großer Genauigkeit und Langzeitkonstanz der Ausgangsspannung und des Fehlens jeglicher Bedienungs- und Einstellungselemente stellt das Gerät eine zuverlässige und geeichte Spannungsquelle dar.
Aufgrund der Genauigkeit und der exakten Signalform des Messsignals eignet sich der Video- Normalpegelgenerator SNF auch zur Spannungseichung von Messgeräten in der Fernseh- und Impulstechnik (zum Beispiel Video- Oszillografen).
Geringes Gewicht, handliche Außenabmessungen, geringe Leistungsaufnahme und sofortige Betriebsbereitschaft (keine Einlaufzeit) schaffen die Voraussetzungen für den nichtstationären Einsatz des Gerätes.

Technische Daten
- 2 Signalausgänge, unsymmetrisch
- Quellwiderstand: 75 Ohm
- Ausgangssignal: Weißimpuls
- Frequenz: 15,625 kHz plus/minus 2 %
- Impulsbreite: 25µs plus/minus 0,75 µs
- Anstiegszeit: 200 ns + 10 ns – 0
- Abfallzeit: 200 ns + 20; - 0

HF – Paket
- Frequenz: 4,433 MHz plus/minus 1 %
- Breite: 15µs plus/minus 0,5 µs
- Synchronisierung: verkoppelt mit Zeilenfrequenz

Synchronimpuls
- Frequenz: 15,625 kHz plus/minus 2 %
- Impulsbreite: 4,7 µs plus/minus 0,2 µs
- Signalpegel am Ausgang

- Amplitude des kompletten BAS – Signals: 1,0 Vss
- Amplitude des Weißimpulses: 0,7 Vss
- Amplitude des Synchronimpulses: 0,3 Vss

Maße/ Dimensions : 110mm (B/W) x 240mm (H/H) x 340mm (T/D)
Gewicht/ Weight: 4,5 kg
